一、 概述

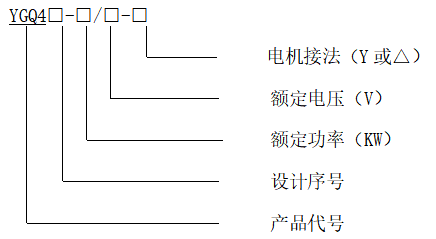

1、YGQ4型液体电阻起动器（以下简称起动器）是为改善中小型高压鼠笼式交流异步（同步）电动机的起动性能而研制的新型起动器。该产品利用液体电阻做降压起动，以减少电动机起动电流对输电网络的影响，同时提高机械设备的起动平稳性，对电机具有过负荷、断相和短路等保护功能，是自耦降压起动器起动的理想替代产品。

2、型号说明：

二、基本原理：

    该装置由电阻器和高压软起动控制柜、隔离柜、切换柜、星点控制柜组成，成套供应，接入电机起动回路 , 具有起动电动机和完成电机起动过程中的保护的功能。
　 该电阻器由具有负温度特性的三相平衡电阻组成。当该电阻通入电流时，电阻体温度逐步升高而电阻值逐步减小，从而使电机端电压逐步升高，起动转矩逐步增加，以实现电机平稳起动且降低起动电流的目的。

三、适用范围：
    YGQ4系列高压电阻软起动装置用于大中型高压鼠笼交流异步（同步）电动机或异步起动的高压同步电动机，作降压起动之用。使用该装置起动的电机具有起动电流小且恒定、转矩逐步增加的软起动特性， 起动过程中无电流冲击和机械冲击，起动时对电网影响小，无电磁干扰、 是起动电抗器和自耦降压起动器的理想替代产品 , 相对于高压变频软起动器而言，又具有明显的操作简单、免维护、无谐波污染等优势。

四、性能特点：

YGQ4系列均具有以下基本性能特点：
1、恒电流，软起动：起动电流为电机额定运行电流的2.5-3.5倍,降低了电机起动发热等现象，可以降低电机重载起动对变压器容量的要求，减少一次性投资；
2、确保一次起动成功，不受电网电压波动和负载变动的影响；
3、起动平稳，对机械设备无冲击，可延长机械设备及电机寿命30%左右；

4、热容量大，可连续起动3~5次；

5、对电网影响小，起动时电网压降小；
6、起动时功率因数高；
7、无谐波污染；
8、静态变阻起动，安全可靠；
9、操作简单，免维护。
  YGQ4为标准设计，具有电机起动电流小且恒定、起动时电网压降小、起动时功率因数高、无谐波污染、简单安全可靠等基本性能特点。

五、技术参数

六、使用条件

1、电源采用三相四线380/220V/20A，且电压波动必须保证在额定电压的±15%范围内；

2 、环境温度：上限 60 ℃（ 24 小时平均气温不超过 55 ℃） , 下限－ 5 ℃；
3 、相对湿度不超过 90%；
4 、海拨高度不超过 2000M；
5 、应放置室内无剧烈振动及冲击且垂直倾斜度不超过 5 °的场合；
6 、不允许有导电尘埃及腐蚀性气体；
7 、没有火灾及爆炸危险的场所。
注： 1 、环境温度长期低于 -5 ℃时需加装加热器，用户订货时应     予说明。
     2 、海拨高度超过 2000M 的地区，用户订货时应予说明。

七、外形尺寸

本起动器为柜式结构，防护等级：IP20。一体化基本结构外形尺寸见下表：

八、搬运及吊装

1、包装要求依据用户可选用简易包装、国内包装及出口包装要求。

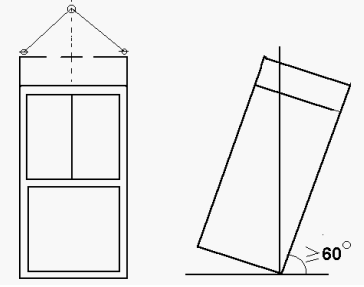

2、电阻柜不得躺倒搬运，以免损坏传动件及绝缘箱体（吊装图见图1）。

3、单柜吊装避免撞击，此包装起吊应按储运标志吊装。

4、开箱前应检查包装是否完好，破损严重应与运输单位交涉，或与我公司联系。

5、开箱起吊时钢丝应勾在吊环上两点时应对角勾（图2）。

6、吊装时柜体倾斜应大于70o。

图2             图1

九、安装要求

（1）液体电阻柜最好安装在可以泄水的水泥平台上；

（2）安装地面应水平，柜体应垂直水平面安装：

（3）电阻柜应装在电缆道的正上方，配槽钢基座；

（4）控制电源采用3×2.5+1×1.5mm2电缆线从端子排X1上的A、B、C、N接至起动器，按图纸接好液体起动器与一次柜，DSC系统或其他中控系统之间的联锁控制线；

（5）配置绿黄接地线于接地柱上。

十、使用与维护

1、每次起动之前应检查电阻器有无异常现象；

2、定期检查电阻器对地绝缘电阻，用1000V摇表检测不小于500MΩ；

3、定期给电阻补水。

十一、订货须知

1、所配电机型号、功率、电压、电流、堵转电流、转速、起动转矩倍数、最大起动转矩倍数、电机及负载GD2、母线最小短路容量、负载阻力矩变化曲线、所配设备名称及工作制要求；

2、所选电机的高压起动主回路方案、拼柜排列图、配电室平面布置图；

3、柜体表面颜色要求；

4、海拔高度在2000m以上，环境温度经常在0℃以下已经沿海盐雾地区的客户请事先提出声明；

5、特殊要求请另行与制造厂家协商。
