1. 概述

本说明书适用于频率50赫兹交流电力系统提高功率因数用的并联电容器及装置。

低压并联电容器：由芯子、外壳、出线瓷套等几部分构成，箱壁两侧焊有供安装用的吊攀，一侧吊攀装有接地螺栓。电容器的芯子由若干个元件和绝缘件组成。为适应各种电压，芯子由若干小元件并联后串联而成。电容器内部装有放电电阻。外壳由薄钢板成型焊接而成。利用外壳的可挠进行油量补偿。单相容量100千乏以上的电容器每个元件串有内熔丝。

低压并联电容器装置：主要由低压并联电容器、接地开关、放电线圈、氧化锌避雷器、支柱瓷瓶、联接母线、支架和围栏等组成。有两种结构形式：一种为柜式结构， 1000千乏以下可增设无功自动控制器，实现自动投切，成套化程度高，结构紧凑，用于户内；一种为框架式结构，成本底，电磁闭锁由用户配备，可用于户外。

2. 用途

用来改善工频电力系统的功率因数，减少线路损耗，提高供电电压质量。

3. 型号

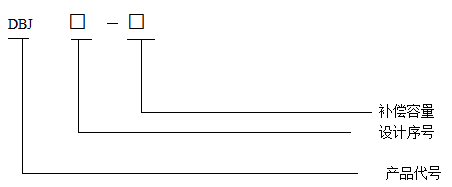

3.1. 低压并联电容器型号符号的含义

4. 技术数据

4.1. 低压并联电容器技术参数

4.1.1. 额定电压：380V  660V

4.1.2. 补偿容量：按照配电容量的30%计算或根据用户的实际需求；

4.1.3. 结构形式：GGD  PGL  GCS  GCK  MNS等标准柜体任选，与低压配电柜并盘安  装，也可按用户实际需求设计制作。

4.1.4. 保护功能：过压 、 欠压 、缺相  、欠流等功能，选用功能有谐波超限、零序超限；

4.1.5. 防护等级：IP20~30（由所选配电柜型确定）；

4.1.6. 残留电压：施加电压断电3分钟后，降到50V以下。

4.1.7. 执行标准：

GB/T12747-1991《自愈式低压并联电容器》

GB/T 14048.1-2000《低压成套开关设备和控制设备》

JB/T7113-1993《低压并联电容器装置》

4.2.  过负载

4.2.1. 电容器可在下表的电压水平下运行。

4.2.2. 操作过电压

4.2.3. 投入运行之前电容器上的剩余电压应不超过额定电压的10%。用不重击穿断路器来切合电容器组通常会产生第一个峰值不超过2倍施加电压（方均根值），持续时间不大于1/2周波的过渡过电压。在这些条件下，电容器每年可切合1000次（相应的过渡过电流峰值可达100I_N。）

4.2.4. 在切合电容器更为频繁的场合，过电压的幅值和持续时间以及过渡过电流均应限制到较低的水平。其限值应协商确定并在合同中写明。

4.2.5. 最大允许电流

电容器单元应适于在电流方均根值为1.3倍该单元在额定正弦电压和额定频率下产生的电流下连续运行，过渡过程除外。由于实际电容最大可达1.1C_N,故最大电流可达1.43I_N。

5. 使用条件

5.1. 户内安装使用 ，也可在采用一定防护措施的情况下用于户外。

5.2. 安装地点海拔高度不超过1000m，超过1000m时应在合同中注明。

5.3. 温度类别：-40/A，-25/B。

5.4. 周围不含有对金属有严重腐蚀的气体或蒸汽。

5.5. 无强烈机械震动。

5.6. 无爆炸易燃危险品。

6. 运输、储存

6.1. 电容器必须装在包装箱内才能运输。

6.2. 搬运时电容器应处于直立位置，即套管向上，严禁提拿套管进行搬运。

6.3. 电容器要直立存放，存放区应无直接热源，应无腐蚀性气体。

7. 验收

7.1. 验证铭牌是否与合同相符，外观是否完整，是否渗油。

7.2. 在有条件时，推荐进行下列试验：

7.2.1 用相对误差不大于2﹪的测量方法测量电容，应与铭牌相符。

7.2.2 极对壳工频耐压试验时，施加电压为0.75×42kV或更低，时间1min。

7.3. 验收时发现疑问，请与本公司销售部联系。

8. 安装

8.1. 户内使用时应通风良好。户外安装时，应尽量使电容器的小面朝太阳直射时间较长的方向。

8.2. 电容器可安装在构架上，分层布置不宜超过三层，每层不应超过两排。为保证通风良好，每层电容器间距不应小于50mm。排距不应小于25mm。电容器底部距地面户内产品不应小于200mm，户外产品不应小于300mm，装置顶部至层顶净距不应小于1000mm。

8.3. 每相有两台以上电容器并联时，电容器各相电容应尽量搭配平衡，三相容差应不超过1﹪。

8.4. 电容器的电气连接必须使用软连接，连接应采用两个扳手（最好采用力矩扳手）上下卡紧的办法进行，旋紧扭矩应不大于40N.M。电容器的布置应使铭牌向外，以便于工作人员检查。

8.5. 电容器安装在绝缘支架上时，外壳电位必须固定，外壳接地时，接地部位应保持良好接触。

9. 保护

9.1. 电容器如带有内熔丝，随时可把击穿的元件甩开，保证整体继续安全运行。继电保护整定值，按完好单元的过电压水平不超过1.15计算。

9.2. 电容器组应有内部故障、过流、过压、失压等保护。

10. 接通和断电

10.1. 电容器组在接通前用兆欧表检查放电回路。

10.2. 接通及断开电容器组时，必须考虑以下几点：

10.2.1. 当汇流排上的电压超出5.2.1条规定的最大允许数值时，禁止将电容器组接入网路。

10.2.2. 电容器组自网路断开后1分钟内不得重新接入，但自动接入情况除外。

10.2.3. 在接通和断开电容器时，要选用不能产生危险过电压的开关，并且开关的额定电流不应低于1.3倍电容器组的额定电流。

11.  电容器的放电

11.1. 电容器组每次从网路断开后，其放电应自动进行。

11.2. 为了保护电容器组，自动放电装置应经常与电容器直接并联（中间无断路器，闸刀开关等）。具有非专用放电装置的电容器组（例如：对于低压电容器组用的电压互感器），以及与电动机直接连接的电容器组，不需另外装设放电装置。

11.3. 在接触自网路断开的电容器的导电部分前，即使电容器已经自动放电，必须短接电容器的出线端，进行单独放电。

12.   维护与保养

12.1. 值班人员应做好电容器室的设备运行情况记录。

12.2. 对运行的电容器组的外观检查建议每天都要进行。如发现箱壳鼓胀应停止使用，以免发生故障扩大。

12.3. 定期清扫电容器套管表面，电容器外壳及安装支架。

12.4. 对电容器电容和熔断器的检查，按相关设备预防性规程检验。

12.5. 由于继电器动作而使电容器组的开关跳开，此时在未找到跳开的原因之前，不得重新合上开关。

12.6. 户外运行的电容器，应定期补漆。

13. 修理

13.1. 在运行或运输过程中电容器渗漏时，可以采用锡焊密封的方法修理。

13.2. 电容器发生电容量变化超过6%，或对地短路故障时，应重新更换。
