YSVR 高压线路馈电自动调压稳压器

一、总则

YSVR 线路自动调压稳压器是一种通过跟踪线路电压变化， 自动调节装置本体  变比来保证输出电压稳定的装置。可以在-20%--+10%的范围内对输入电压进行自 动调节，它特别适用于电压波动大的线路或压降大的线路，将这种馈线调压器串 联安装在在10kV线路的中后部，在一定范围内对线路电压进行调整，保证用户的 供电电压，减少线路的线损。此外，YSVR 馈线自动调压器也适用于主变不具备调 压能力的变电站，将这种调压器安装在变电站变压器出线侧，保证出线侧母线电压。在全国农网、城网，油田，矿山、隧道施工、煤炭， 化工，变电站等领域有广泛的应用。

二、 主要特点

（1）整机装置容量大、损耗低、体积小、便于安装维护;

（2）跟踪电压变化自动调整三相有载分接开关档位，动作可靠，电压调整精度高;

（3）可以根据需要调整电压基准、动作延时、允许范围、次数限定，参数设 置灵活、方便;

（4）显示 YSVR 有载分接开关档位动作次数、当前档位，具有最高档和最低档指示;

  (5)具有档位上限、下限保护，动作限时功能，有效的提高了产品可靠性;

  (6) 控制器具有过电压速降和欠电压保护功能，当线路处于过压、欠压状态时，控制器自动闭锁; 确保有载分接开关的安全操作

  (7) 控制器采用工业级控制芯片，可靠性高，抗干扰能力强，可适应户外恶劣环境;

  (8)具有 RS485 通讯接口，可以通过无线通讯模块在距安装点 30m 以内查看、修改控制器的参数。

  (9)还可增加云端远程控制。

三、产品标准

1、生产设计标准

JB8749-1998    调压器通用技术要求

GB1094-2013      电力变压器

GB/T6451-2008    三相油浸式电力变压器技术参数和要求GB/T17468—

1998 电力变压器选用导则GB10230—2007    有载分接开关

GB/T1058— 1989   有载分接开关应用导则

DL/T572-2010      电力变压器运行规程

2、对使用的基本标准

FYSVR 线路自动调压稳压器安装点电压满足国标 GB/T12325-2008 供电电压 偏差标准规定：35kV 及以上供电电压正、负偏差的绝对值之和不超过额定电压 的 10%；20kV 及以下三相供电电压允许偏差为额定电压的±7%；220V 单相供电电压允许偏差为额定电压的+7%，-10%。

四、主要技术参数

一、环境条件

一、环境条件

1.1 海拔高度：≤2000m

1.2 环境温度：-25℃~+45℃

1.3 相对湿度：小于 90%

1.4 防污秽能力： III 级

1.5 安装倾斜度：< 2%

1.6 装置周围无严重影响装置绝缘性能的污秽及侵蚀性介质，工作场所无

火灾及爆炸危险，无剧烈震动。

注意:工作环境超出上述条件时，用户在订货时需特殊说明。

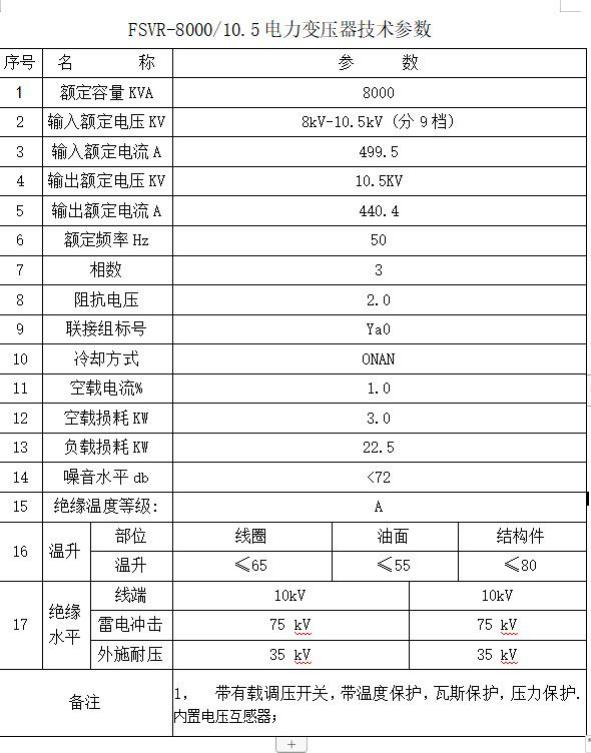

二、技术参数

2.1 额定容量：630KVA、800KVA、1000KVA、1250KVA、1600KVA、2000KVA、

3150KVA、4000KVA、5000KVA 6300kVA 、8000KVA 10000kVA   12500KVA等，特殊规格可定制。

2.2 额定电压: 0.4KV、6kV、10kV、35kV

2.2 额定电压: 0.4KV、6kV、10kV、35kV

2.3 频 率 ：50 Hz

2.4 电压调节范围： -20%~+20%

2.5 档 位 ：7-9 档

2.6 连接组别：Ya0

2.7 变压器油牌号：25#，45#

2.8 冷却方式：ONAN

2.9 绝缘水平：LI60kV/AC25kV(6kV), LI75kV/AC35kV(10kV),

LI200kV/AC85kV(35kV)

2.10 FYSVR 线路自动调压稳压器采用全密封波纹油箱，有油温指示，压力

释放阀；箱体内置信号电源和采样PT，为控制器提供采样信号及工作电源；

三、调压开关基本参数：

3.1 开关各触点电阻：与有载分接开关级数有关，＜500μΩ

3.2 开关电动操作接换一次时间：10s

3.3 开关过渡电阻切换时间：15～24ms

3.4 开关在额定容量下触头的电气寿命：〉50000 次

3.5 开关机械寿命： 〉500000 次

3.6 切换过渡方式：单电阻或双电阻

四、调压控制器性能参数：

4.1 工作电源:AC/DC 110－450V

4.2 额定频率:50Hz

4.3 ******功耗:25W

4.4 模拟输入:2 路电压(0-250V)

4.5 开关量输入:10 路空接点输入

4.6 开关量输出:2 路(AC250V/380V l6A)

4.7 测量精度: 电压(0.5%)

4.8 抗干扰等级:符合 IEC61000-4:1995 等级的要求

五、安装说明

1. 产品安装由用方负责，供方可派售后服务人员到现场指导。

2. 设备就位后，应用接地线进行多点接地，接地电阻不能大于 4 欧

姆，接地体埋入地下深度等应符合电力规程接地要求。

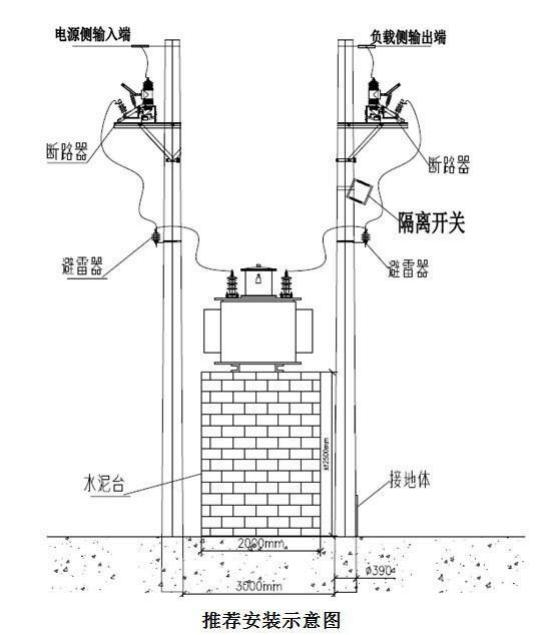

安装参考图如下：
