一、概述：

XGN－12型交流高压金属封闭开关设备适用于三相交流50HZ，额定电压12KV的户内高压配电装置。广泛应用于工业及民用电缆环网及供电终端，特别适用于城市居民小区、小型二次变电所、开闭所、工矿企业、商场、机场、地铁、中小型电厂、医院、体育场、铁路、隧道等电路系统中作为接收和分配电能之用，是最新一代空气绝缘的金属封闭开关设备，具有结构简单、操作灵活、安装方便、联锁可靠等特点，。

二、性能特点

1、内置真空断路器，采用真空灭弧室、免维护、寿命长、操作次数可达到10000次；也可根据用户要求内置负荷开关或熔断器。
    2、采用先进科学的轻型设计、体积小；
    3、配带智能控制器，可设置过流保护、速断保护、失压自动跳闸、来电延时自动重合、瞬时性故障自动复位、永久性故障自动闭锁等多种保护功能，并且可实时上传各种数据。
    4、配置联锁装置：具有防止带负荷分、合隔离开关；防止误分、误合断路器或负荷开关；防止接地开关处于闭合位置时送电；防止在带电时误合接地开关；防止误入带电隔室等功能

5、上下隔离开关均选用具有双断口的GN30-10（D）旋转隔离开关（额定电流3150A的开关柜下隔离选用GN22-10非旋转型）。

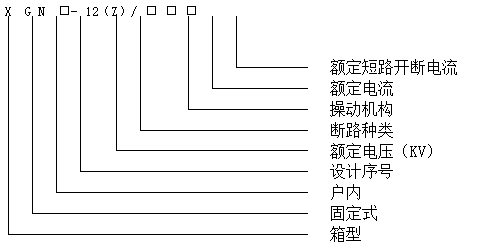

三、型号说明

四、使用环境条件：

1、户内、环境温度：上限+40℃   下限-15℃

2、相对湿度：日平均值不大于95%，月平均值不大于90%

3、海拔高度：不超过1000M

4、地震烈度：不超过8度

5、无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

五、主要技术参数：

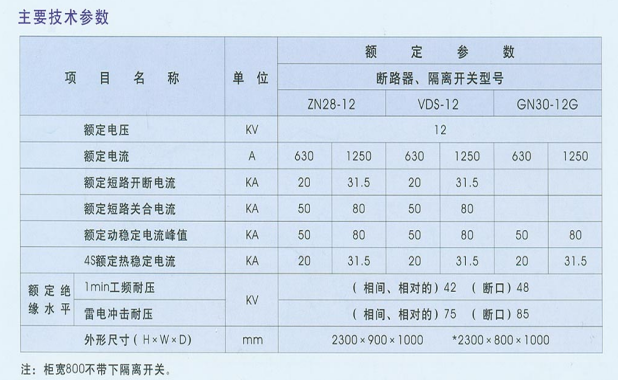

六、典型操作简介：

1、停电操作

分断断路器―――将闭锁机构上的小手柄扳到分断闭锁位置―――将闭锁机构专用操作棒插入闭锁机构上的下隔离操作孔内，从上往下拉，拉到下隔离分断位置―――取出操作棒，再插入闭锁机构上的上隔离操作孔内，从上往下拉，拉到上隔离分闸位置，再将操作手柄插入闭锁机构的接地开关操作孔内，从下往上推，使接地开关合闸―――将闭锁机构上的小手柄扳到检修位置―――打开前门―――取出后门程序锁钥匙，打开后门―――停电操作完毕。

2、送电操作

将后门关好锁定，取出钥匙并放入前门内―――关闭前门，将闭锁机构上的小手柄扳到“分断闭锁”位置，自动锁定了前门―――将操作棒插入闭锁机构上的接地开关操作孔内，从上往下拉，使接地开关分闸―――取出操作棒，插入闭锁机构上的上隔离孔内，从下往上推，推到上隔离闭合位置―――取出操作棒插入闭锁机构上的下隔离操作孔内，从下往上推，推倒下隔离闭合位置―――将手柄扳到“工作”位置，这时可将断路器合闸。

七、开关柜典型方案的结构及外形尺寸：

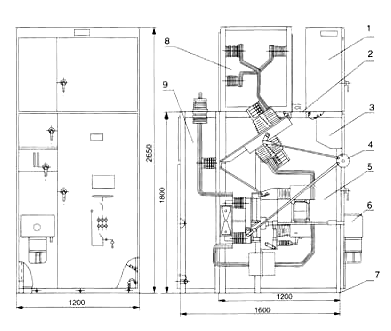

XGN2-12(Z)07方案结构及外形尺寸图

1.母线室 2.压力释放通道 3.仪表室 4.组合开关室 5.手力操作及连锁机构 6.主开关室

7.电磁或弹簧机构  8.接地母线  9.电缆室

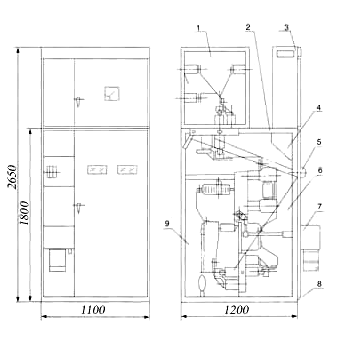

XGN2-12(Z)08方案结构及外形尺寸图

1.仪表室  2.压力释放通道  3.组合开关室  4.手力操作及连锁机构  5.主开关室

6.电磁操动机构  7.接地母线  8.母线室  9.附柜

九、订货须知

    定货时用户需提供下列资料：

1、 主接线方案编号及单线系统图；

2、 开关柜排列图、平面布置图（或并柜图）；

3、 二次回路接线原理图、端子排列图。

4、 开关柜主要元器件的型号、规格、数量；

5、 特殊器件请提供厂家及相应技术资料；

6、 主母线的规格、材质，柜体颜色等；

7、 需要母线桥时，提供跨距和高度尺寸；

8、 备品、备件的名称及数量；

9、 开关柜使用在特殊条件时应在订货时提出。

                     XGN2-12高压进,出线柜（主要器件明细）
