YGB高压并联电容器补偿装置
时间:2023-03-24 17:42:36 点击:



本说明书适用于频率50赫兹交流电力系统提高功率因数用的并联电容器及装置。

高压并联电容器:由芯子、外壳、出线瓷套等几部分构成,箱壁两侧焊有供安装用的吊攀,一侧吊攀装有接地螺栓。电容器的芯子由若干个元件和绝缘件组成。为适应各种电压,芯子由若干小元件并联后串联而成。电容器内部装有放电电阻。外壳由薄钢板成型焊接而成。利用外壳的可挠进行油量补偿。单相容量100千乏以上的电容器每个元件串有内熔丝。

高压并联电容器装置:主要由高压并联电容器、接地开关、放电线圈、氧化锌避雷器、串联电抗器、支柱瓷瓶、联接母线、支架和围栏等组成。有两种结构形式:一种为柜式结构,含有电磁闭锁、带电显示功能,1000千乏以下可增设无功自动控制器,实现自动投切,成套化程度高,结构紧凑,用于户内;一种为框架式结构,成本底,电磁闭锁由用户配备,可用于户外。

1. 用途

用来改善工频电力系统的功率因数,减少线路损耗,提高供电电压质量。

2. 型号

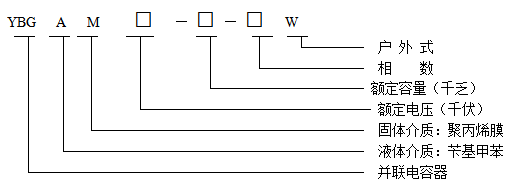

2.1. 高压并联电容器型号符号的含义


2.2. 高压并联电容器装置型号中的含义:

例如:TBB10-3000100×30-AK

T:成套装置                    BB:并联补偿

10:系统电压10kV              3000:额定容量3000kvar

100×30由单台容量100kvar的高压并联电容器30台组成

A:星形接线 B:双星形接线 C:单三角形接线)

K:开口三角电压保护(C:电压差动保护 L:中性点不平衡电流保护)

3. 技术数据

3.1. 高压并联电容器技术参数

3.1.1. 额定频率:50Hz

3.1.2. 损失角正切值不大于:0.0005

3.1.3. 相数:单相或三相

3.1.4. 绝缘水平:42/75kV

3.1.5. 放电电阻:电容器内部装有内放电电阻,从电网断开后,端子上的电压在10分钟内由Un降到75伏以下。

3.1.6. 总电容偏差:-5+10%

3.1.7. 三相电容器为一个单元的,三相中******电容量与最小电容量之比不大于1.02

3.1.8. 每相由两台以上电容器单元组成的高压并联电容器装置三相电容中******电容量与最小电容量之比不大于1.01

3.1.9. 执行标准:

GB/T11024.1-2001《标称电压1kV以上交流电力系统用并联电容器》

JB/T 7111-93《高压并联电容器装置》。

GB50227-95《并联电容器装置设计规范》

3.2. 过负载

3.2.1. 电容器可在下表的电压水平下运行。



型式

电压因数XUN (方均根值)

******持续时间

说明

工频

1.00

连续

电容器运行任何期间内的最高平均值。在运行期间内出现的小于24h的例外情况采用如下的规定

工频

1.10

24h8h

系统电压调整和波动

工频

1.15

24h30min

系统电压调整和波动

工频

1.20

5min

轻负荷下电压升高

工频

1.30

1min

工频加谐波

使电流不超过4.2.5中给出的值。

3.2.2. 操作过电压

3.2.3. 投入运行之前电容器上的剩余电压应不超过额定电压的10%。用不重击穿断路器来切合电容器组通常会产生第一个峰值不超过2倍施加电压(方均根值),持续时间不大于1/2周波的过渡过电压。在这些条件下,电容器每年可切合1000次(相应的过渡过电流峰值可达100IN。)

3.2.4. 在切合电容器更为频繁的场合,过电压的幅值和持续时间以及过渡过电流均应限制到较低的水平。其限值应协商确定并在合同中写明。

3.2.5. ******允许电流

电容器单元应适于在电流方均根值为1.3倍该单元在额定正弦电压和额定频率下产生的电流下连续运行,过渡过程除外。由于实际电容******可达1.1CN,故******电流可达1.43IN

4. 使用条件

4.1. 户内安装使用 ,也可在采用一定防护措施的情况下用于户外。

4.2. 安装地点海拔高度不超过1000m,超过1000m时应在合同中注明。

4.3. 温度类别:-40/A-25/B

4.4. 周围不含有对金属有严重腐蚀的气体或蒸汽。

4.5. 无强烈机械震动。

4.6. 无爆炸易燃危险品。

5. 运输、储存

5.1. 电容器必须装在包装箱内才能运输。

5.2. 搬运时电容器应处于直立位置,即套管向上,严禁提拿套管进行搬运。

5.3. 电容器要直立存放,存放区应无直接热源,应无腐蚀性气体。

6. 验收

6.1. 验证铭牌是否与合同相符,外观是否完整,是否渗油。

6.2. 在有条件时,推荐进行下列试验:

7.2.1 用相对误差不大于2﹪的测量方法测量电容,应与铭牌相符。

7.2.2 极对壳工频耐压试验时,施加电压为0.75×42kV或更低,时间1min

6.3. 验收时发现疑问,请与本公司销售部联系。

7. 安装

7.1. 户内使用时应通风良好。户外安装时,应尽量使电容器的小面朝太阳直射时间较长的方向。

7.2. 电容器可安装在构架上,分层布置不宜超过三层,每层不应超过两排。为保证通风良好,每层电容器间距不应小于50mm。排距不应小于200mm。电容器底部距地面户内产品不应小于200mm,户外产品不应小于300mm,装置顶部至层顶净距不应小于1000mm

7.3. 每相有两台以上电容器并联时,电容器各相电容应尽量搭配平衡,三相容差应不超过1﹪。

7.4. 电容器的电气连接必须使用软连接,连接应采用两个扳手(最好采用力矩扳手)上下卡紧的办法进行,旋紧扭矩应不大于40N.M。电容器的布置应使铭牌向外,以便于工作人员检查。

7.5. 电容器安装在绝缘支架上时,外壳电位必须固定,外壳接地时,接地部位应保持良好接触。

8. 保护

8.1. 电容器如带有内熔丝,随时可把击穿的元件甩开,保证整体继续安全运行。继电保护整定值,按完好单元的过电压水平不超过1.15计算。

8.2. 电容器组应有内部故障、过流、过压、失压等保护。

9. 接通和断电

9.1. 电容器组在接通前用兆欧表检查放电回路。

9.2. 接通及断开电容器组时,必须考虑以下几点:

9.2.1. 当汇流排上的电压超出5.2.1条规定的******允许数值时,禁止将电容器组接入网路。

9.2.2. 电容器组自网路断开后1分钟内不得重新接入,但自动接入情况除外。

9.2.3. 在接通和断开电容器时,要选用不能产生危险过电压的开关,并且开关的额定电流不应低于1.3倍电容器组的额定电流。

10.  电容器的放电

10.1. 电容器组每次从网路断开后,其放电应自动进行。

10.2. 为了保护电容器组,自动放电装置应经常与电容器直接并联(中间无断路器,闸刀开关等)。具有非专用放电装置的电容器组(例如:对于高压电容器组用的电压互感器),以及与电动机直接连接的电容器组,不需另外装设放电装置。

10.3. 在接触自网路断开的电容器的导电部分前,即使电容器已经自动放电,必须短接电容器的出线端,进行单独放电。

11.   维护与保养

11.1. 值班人员应做好电容器室的设备运行情况记录。

11.2. 对运行的电容器组的外观检查建议每天都要进行。如发现箱壳鼓胀应停止使用,以免发生故障扩大。

11.3. 定期清扫电容器套管表面,电容器外壳及安装支架。

11.4. 对电容器电容和熔断器的检查,按相关设备预防性规程检验。

11.5. 由于继电器动作而使电容器组的开关跳开,此时在未找到跳开的原因之前,不得重新合上开关。

11.6. 户外运行的电容器,应定期补漆。

12. 修理

12.1. 在运行或运输过程中电容器渗漏时,可以采用锡焊密封的方法修理。

12.2. 电容器发生电容量变化超过6%,或对地短路故障时,应重新更换。





1. 安装:

1.1. 准备好安装工具。

1.2. 安装底座,使其处于水平位置。

1.3. 分别将进线柜、电容器柜、电抗器柜按照布置图的位置摆放在底座上。将位置对正并紧固好螺栓。

1.4. 用铲车将电抗器装入电抗器柜,并紧固。

1.5. 紧固各柜体相连的联接母线。

1.6. 检查各联接件,使得电气联接牢固,可靠。

1.7. 将底座与预埋钢板焊接,并焊接地线。

1.8. 安装图和一次接线图见图五至图十二。

2. 吊装和运输:

2.1. 吊装时,采用吊车或铲车,钢丝绳挂接处垫上毛巾,以保护面漆不受损坏。

2.2. 本装置采用汽车运输,硬联接母线上的联接螺栓与铝排应拆下分别包装。

2.3. 搬运电容器时,用两侧的吊攀,严禁用电容器套管。

2.4. 吊装时应垂直放置,四个吊环受力均匀。



3. 保护与维护:

3.1. 电容器内部故障采用开口三角电压保护,整定值按某串联段所承受的过电压不大于1.15倍计算。

3.2.  新装设的电容器装置或停运较长时间时,使用前应进行预防性试验。试验前后的电容值如有明显变化,则不能投运,待查明原因后方可投运。并用兆欧表测量放电回路是否良好。

3.3. 检修维护时,应将隔离开关打开,合上接地开关,方可接触。

3.4. 运行时,每天应巡视检查,若发现电容器箱壳明显膨胀、异常响声、渗油漏油等异常现象,应停止运行,待查明原因后方可投运。

3.5. 不能用隔离开关投切电容器。

3.6. 电容器自回路断开后,至少停留一分钟后方可重新投入。

4.电磁闭锁操作说明

4.1.当三相断路器断电的瞬间,高压带电显示装置上的A、B、C三相黄、绿、红指示灯均由亮转为灭,此时操作回路的指示灯由灭转为亮,在此情况下,才允许拉隔离刀闸(但此时还不能拉开)。

4.2.拉隔离刀闸之前,应先打开刀闸的闭锁机构,即用左手按住刀闸电磁锁的按钮,同时用右手向右拉电磁锁红柄致到位,就打开了刀闸的电磁锁。此时用力将刀闸的闸柄由上向下拉,以求刀闸接地的动静触头充分良好接触,而把装置上的静电荷放掉。拉开刀闸时,一次性没拉到位的,一定要再用力拉到位。

4.3.隔离刀闸拉开后,应将带电显示装置上的按钮按下去,此时,门上的电磁锁电源正常接通,才可以打开门。通常情况下该按钮不按下去,以防其他人误操作。开门时应按住门电磁锁按钮,同时插入钥匙并转动致到位,此时,门只要轻轻一拉就开了。

4.4.开门后,如换电容器,一定要再进行短接放电......。

4.5.完毕后,合隔离刀闸之前,一定要确定在断路器断电时,一定要将各个柜门锁好。此时应将带电显示装置上的按钮按上来,隔离刀闸的电磁锁应处于打开状态。用力向上推刀闸闸柄致完全到位,使三相动静触头充分良好接触,没到位的一定要推刀闸闸柄致完全到位。此时应将隔离刀闸的电磁锁恢复原位,使它重新闭锁隔离刀闸。



5. 订货须知



5.1.订货时请提供一次接线图、平面布置图、设备排列图。

5.2.客户订货时应写明电容器型号、规格、数量,并注明是否包含以下设备:串联电抗器、氧化锌避雷器、放电线圈、接地刀闸、联接母线、成套柜或支架和围栏等。
