一、概述

YPC系列智能化静止式进相机是一种用于提高大中型绕线式异步电动机变负载工况下的功率因数新型无功功率补偿设备。它可使异步电动机的功率因数提高到0.9以上，使电机定子电流减少15~20%左右。其性能优于传统的电容补偿和旋转式进相机。

   电机定子侧并联电容器补偿，只是在电机之外的电网上对电机的无功功率进行补偿，无法改善电机本身的运行状态。而在电机转子侧串接进相机进相之后，电机定子侧的电流可大幅度下降，功率因数显著提高，电机温升降低，效率和过载能力也相应提高。因此进相机补偿与电机定子侧并联电容器就地补偿有本质的区别。

    进相机是九十年代机电一体化的产物，采用交流变频和微机控制技术开发而成，用于取代感应式旋转进相机的新型进相装置。它克服了旋转进相机“整流子”结构特别怕尘埃、使用寿命短、维修频繁、费用高、规格少、难以与电动机达到最佳匹配等缺点，具有参数调节容易，不怕尘埃，使用寿命长，维护方便，费用低等特点。

    本公司生产的进相机在设计上克服了国内同类产品的一些重大不足（在轧钢机或压榨机等变负载的工作状态下可靠性运行等一系列问题），在控制方式上采用智能化技术，使进相机在运行过程更可靠、更稳定。

    综上所述，YPC系列化静止进式相机没有转动的部件，没有换向器，不会产生火花，不怕灰尘，而且带有自诊断和自修复等智能化技术，安全可靠。它具有效率高，使用寿命长，维护方便，能适用于恶劣环境等一系列优点。可适配75～3500KW的高低压三相绕线式异步电动机，适用于水泥、冶金、轧钢、造纸、制药、化工、矿山等行业，能显著降低电动机和电力线路上损耗，节约电能，改善电网供电质量，降低电动机温升，具有明显经济效益和社会效益。

二、型号含义及主要技术参数

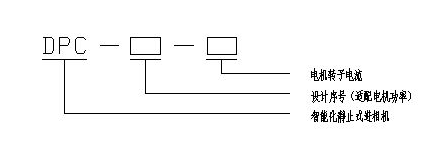

1、含义：


2、主要技术参数（见表1）

表1　YPC静止进相机主要技术参数

三、工作原理

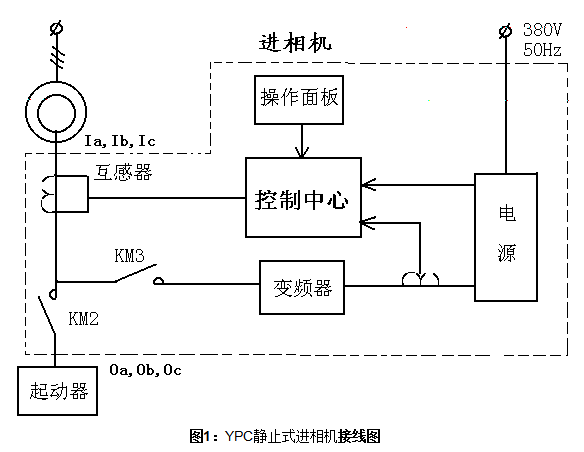

本装置的接线如图1：

    YPC静止式进相机通过检测电机转子回路电流的变化,经过控制器的智能化处理,能自动跟踪电机转速的变化，控制变频器把50Hz的交流市电转变成与异步电动机的转子电流频率相同的电势EF，施加到绕线式异步电动机的转子绕组上，以改变电机的转子和定子电流的相位。使异步电动机的功率因数明显提高（如图2所示），从电网吸取的无功功率大大减少,定子电流大幅度降低。

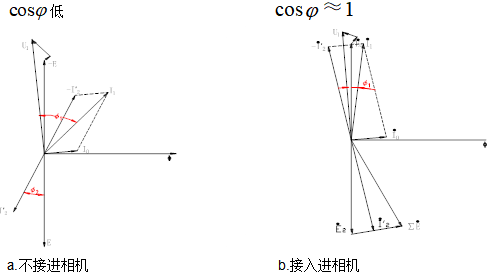

图2：异步电动机电流相量图

四、补偿特性

    YPC静止式进相机的补偿特性如图3示：

    随着补偿电压的逐步升高，定子侧的无功功率逐渐减小，功率因数逐步上升，定子电流逐渐减小。当补偿电压高到一定值后，定子侧的无功功率减小到接近于零，功率因数上升到近似于1，而电机的输出功率维持不变。

图3：YPC静止式进相机补偿特性

五、技术特点

1、本产品结构形式为无触点，参数容易调节，因而不怕灰尘，很容易与电动机达到最佳配合，克服了旋转式进相机的两大缺点；

2、本产品能使电动机功率因数提高到0.95以上，降低定子电流15~20%左右,即能有效地减少电动机供电线路的电压损失及电力损耗，节约有功功率；

3、本产品采用交-交变频与微机控制技术真正做到无环流系统,使设备本身的能耗降低到最小；

4、本产品采用智能化技术，微机控制，可自动跟踪电机运行状态变化并自动调整相关参数使补偿效果最佳；无转动部件，因而适应环境的能力更强。

5、本产品全部采用电子元器件,使用寿命长,安全可靠,维护费用极低；

6、本产品采用的接线方式可以保证安装与调试或者维护过程中不会影响到生产过程的正常运行。

六、结构简介

1、结构特点

a、本进相机为柜体结构；

b、操作电器、指示电器（指示灯、按钮、电流表、功率因数表）安装在控制柜上部，以便操作和观察；

c、根据功率器件的散热需要，特设有风道和风机；

d、控制单元以接插件型式安装，并设有脉冲指示，便于维修和迅速更换；

e、控制柜为柜底进线形式，顶部设有吊环螺钉，便于运输与安装；

2、外形安装尺寸分别见图4及表2

表2　YPC系列外形和安装尺寸

七、正常工作条件-

  1、周围空气温度上限不超过+40℃，下限不低于-50℃；大气相对湿度不超过85%；

  2、安装地点无显著的摇动与冲击振动；海拔高度不超过2千米，特殊情况另议；

  3、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）；

  4、控制柜电源：三相四线380V/220V，40A~100A，50Hz。

八、安装要求及注意事项

1、进相机最好安装在电缆沟的正上方，配槽钢基座；

2、安装地面应水平，柜体应垂直水平安装,上下应有通风的空间.

九、订货须知

   为获得最佳无功功率补偿效果，进相机的选型和输入电压最好根据电动机参数和负载情况进行选配，为此用户在订货时应提供电动机的相关参数如下：

１、 电动机型号

２、 电动机额定功率P

３、 电动机额定定子电压U1

４、 电动机额定定子电流I1

５、 电动机额定转子电压U2

６、 电动机额定转子电流I2

７、 电动机实际功率因数COSΦ

８、 电动机定子侧一次柜电流互感器变比

９、 电动机拖动负载的类型(比如球磨机、轧钢机等)

１０、电动机实际负荷率(有没有超载情况)

说明：产品如有改进，恕不另行通知。
